Karussellsäulen
WÄLLER-Karussellsäulen fassen pro Hängescheibe ca. 2 laufende Meter Schriftgut.
Die Scheiben sind in der Höhe stufenlos verstellbar für jedes Format, drehen sich einzeln in beiden Richtungen und laufen wartungsfrei und geräuschlos auf Kugellagern. Der Standardscheibenabstand ist passend für DIN A4 Format.
Der Säulendurchmesser beträgt bei einheitlicher Füllung mit Mappen für DIN A4 Format 800mm.
|

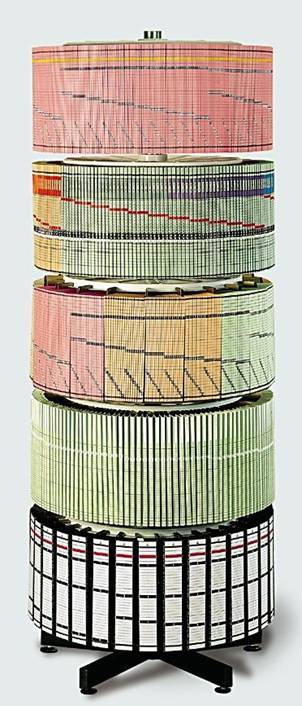

| Karussellsäule Typ 105 S
mit fünf Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren Pilzgleitern
Höhe ca. 2.020 mm
Nettogewicht 34 kg
Best.-Nr. 00670105
 |
Karussellsäule Typ 101 S
mit einer Hängescheibe
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 500 mm
Nettogewicht 14 kg
Best.-Nr. 00670101
|
Karussellsäule Typ 102 S
mit zwei Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 925 mm
Nettogewicht 19 kg
Best.-Nr. 00670102
|
Karussellsäule Typ 103 S
mit drei Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 1.290 mm
Nettogewicht 24 kg
Best.-Nr. 00670103
|
Karussellsäule Typ 104 S
mit vier Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 1.660 mm
Nettogewicht 29 kg
Best.-Nr. 00670104
|
Karussellsäule Typ 106 S
mit sechs Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 2.370 mm
Nettogewicht 39 kg
Best.-Nr. 00670106
|
|
|

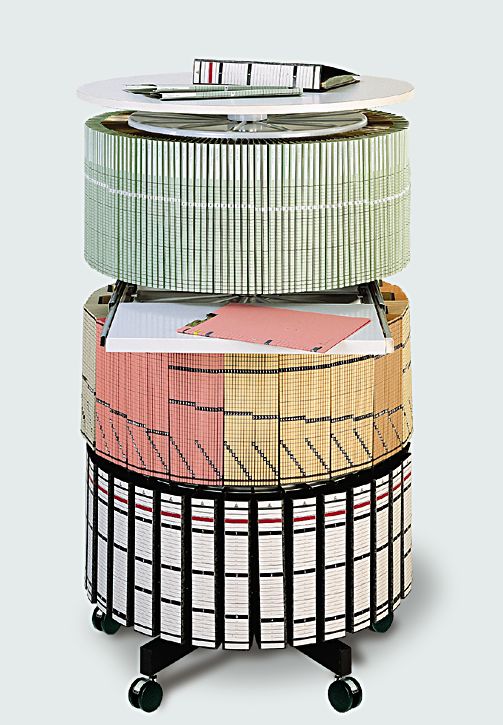

| Karussellsäule Typ 103 F
mit drei Hängescheiben
(Mit einschiebbarer Ablageplatte und Abdeckscheibe auf Wunsch)
fahrbar, Stahlfuß mit Rollen
Höhe 1.350 mm
Nettogewicht 25 kg
Best.-Nr. 00676103
|
|

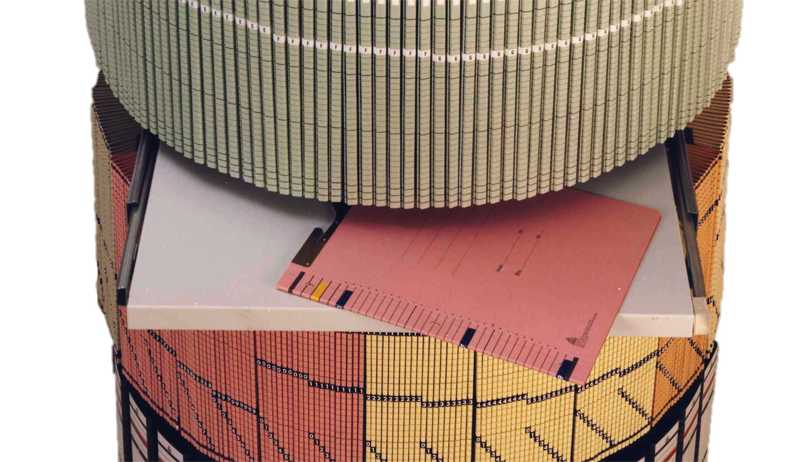

Einschiebbare Ablageplatte aus Stahl
Maße: Bauhöhe 45 mm, 606 mm breit,
592 mm tief, belastbar bis 25 kg
Nettogewicht 6,6 kg
Best.-Nr. M 535
| |

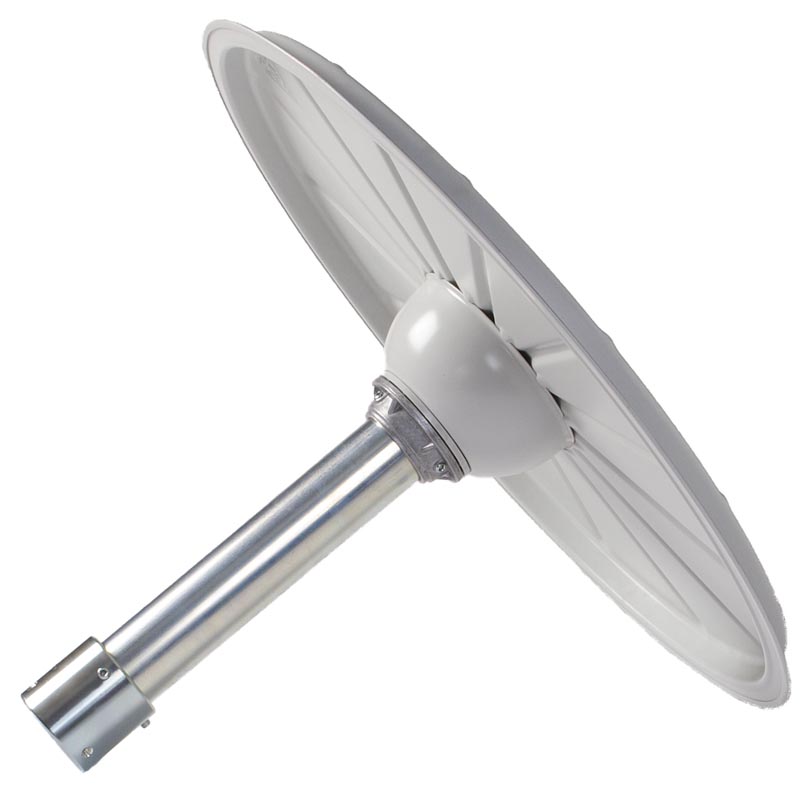

Aufstecketage für Format DIN A4
Best.-Nr. 09678101
| |

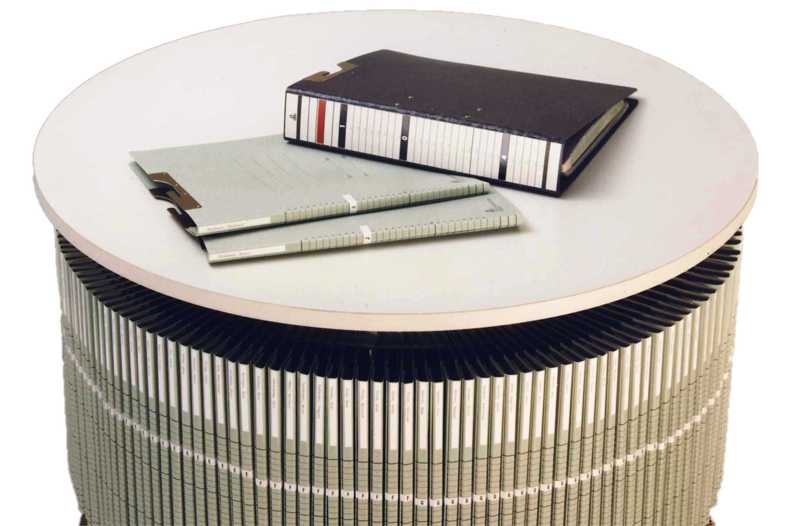

Abdeckscheibe (Holz)
Best.-Nr. 09679000
|
Hängescheibe
Best.-Nr. 09679200
|
Stehscheibe
Best.-Nr. 09679100
|
|
| | |
Karussellsäulen für die Röntgenfilmablage
WÄLLER-Karussellsäulen für Röntgenfilmablage fassen pro Hängescheibe ca. 2 laufende Meter Schriftgut.
Sie sind stationär und erhältlich mit 1-5 Scheiben.
Die Scheiben sind in der Höhe stufenlos verstellbar, drehen sich einzeln in beide Richtungen und laufen wartungsfrei und geräuschlos auf Kugellagern. Allerdings ist aufgrund der Trennbleche ein Mindestabstand von 405mm erforderlich. Standardmäßig beträgt der Scheibenabstand 490mm (für Röntgenfilmtaschen mit 435mm Höhe, zur Aufnahme von Filmen im Format 430 x 400mm).
Der Säulendurchmesser beträgt bei einheitlicher Füllung mit Filmtaschen des Typs Rö 12 oder Rök 12 ca. 1.040mm.
|

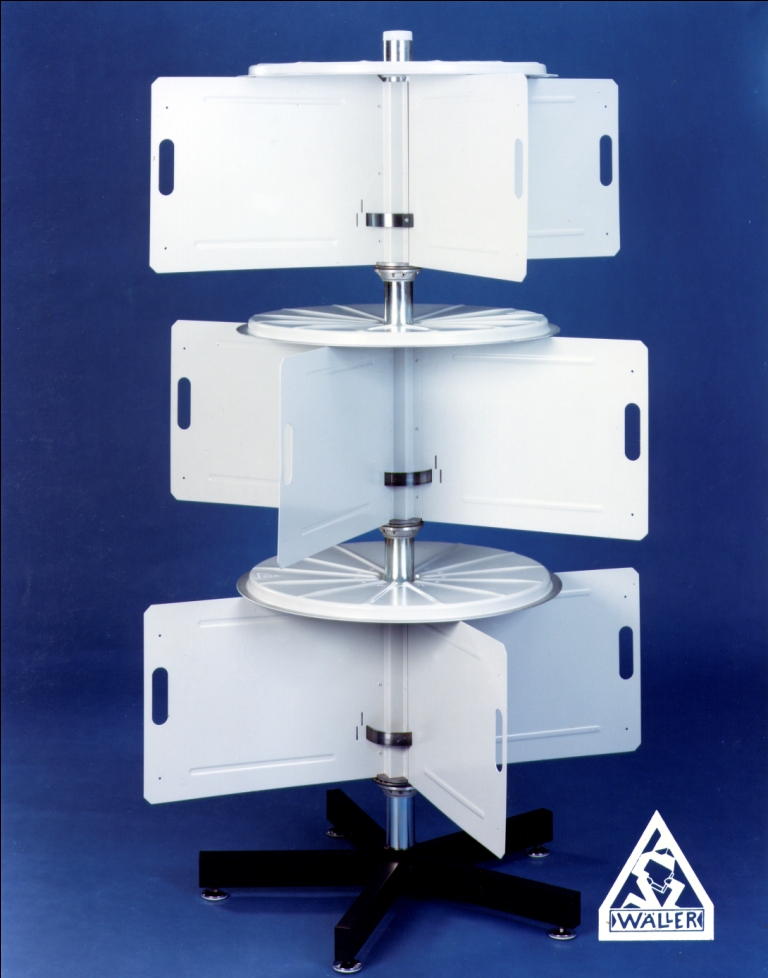

| Röntgen-Karussellsäule Typ 103 R
mit drei Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren Pilzgleitern
Höhe ca. 1.655mm
Nettogewicht 48kg
Best.-Nr. 00674103
Zubehör:
Drehgriff, gerade (Best.-Nr. M 540)
Drehgriff, gebogen (Best.-Nr. M 541) |
Röntgen-Karussellsäule Typ 101 R
mit einer Hängescheibe
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 675 mm
Nettogewicht 20 kg
Best.-Nr. 00674101
|
Röntgen-Karussellsäule Typ 102 R
mit zwei Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
Höhe ca. 1.165 mm
Nettogewicht 34 kg
Best.-Nr. 00674102
|
Röntgen-Karussellsäule Typ 104 R
mit vier Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
mit Rohrverstärkung
Höhe ca. 2.145 mm
Nettogewicht 62 kg
Best.-Nr. 00674104
|
Röntgen-Karussellsäule Typ 105 R
mit fünf Hängescheiben
stationär, Stahlfuß mit höhenverstellbaren
Pilzgleitern
mit Boden und Deckenbefestigung
mit Rohrverstärkung
Höhe ca. 2.635 mm
Nettogewicht 76 kg
Best.-Nr. 00674105
|
|
| | |

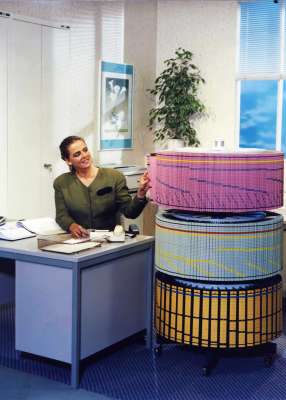

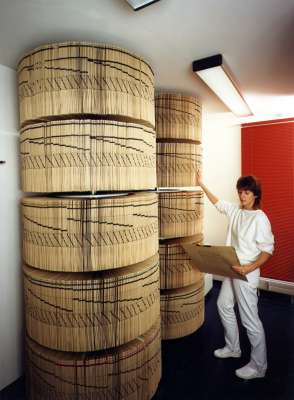

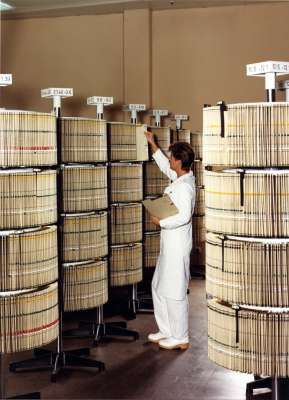

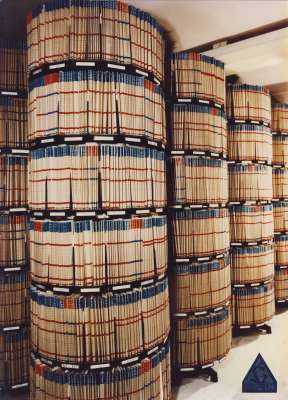

Bilder aus der Praxis
Hier einige weitere Beispiele...
|
|
Sonderausführungen fertigen wir auf Wunsch. Bitte fragen Sie an.
Demonstrationseinlagen gehören nicht zum Lieferumfang. Technische Weiterentwicklung und Änderung der Daten vorbehalten.
|
|
